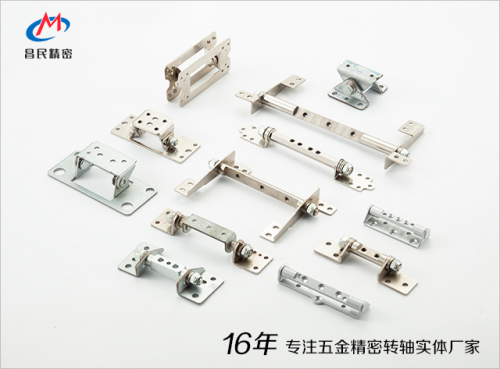

转轴
(1)载荷情况:转轴可以承受弯曲应力和扭转载荷,常用于将动力从一个部件传输到另一个部件 。
(2)主要功能:是传递扭矩和旋转运动。它是在机械系统中用于连接各个部件,实现动力传递的组件。
(3)分类:转轴常指代电动机、齿轮箱或各种传动装置中的传动轴和各种翻动旋转设备中,如台灯、笔记本、显示器等,需要用到的阻尼转轴
(4)设计考量:考虑强度、刚度以及旋转精度,以确保平稳和高效的运转。
(5)制造工艺:切削加工、热处理、表面处理,组装等

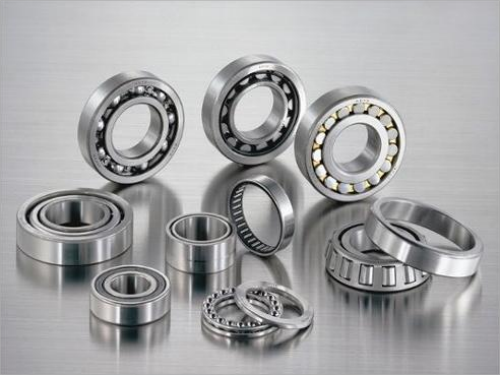

轴承
(1)载荷情况: 轴承还负责承载轴向和径向载荷,保证转轴的稳定运行,并提高设备的效率和寿命。
(2)主要作用:是减少摩擦,支撑轴并引导其旋转,是安装在转轴与机座之间的支撑元件。
(3)分类:分为滚动轴承和滑动轴承两大类。滚动轴承内部含有滚珠或滚柱,而滑动轴承则是通过滑动表面接触来支撑轴。滚动轴承的内圈与转轴通常是过盈配合(如H7/p6),以确保紧密连接;滑动轴承与转轴之间则是间隙配合(如H7/g6),允许一定程度的自由移动以减少磨损。
(4)设计考量:考虑摩擦、支撑和定位
(5)制造工艺:粗加工、热处理、精加工,组装,润滑和密封

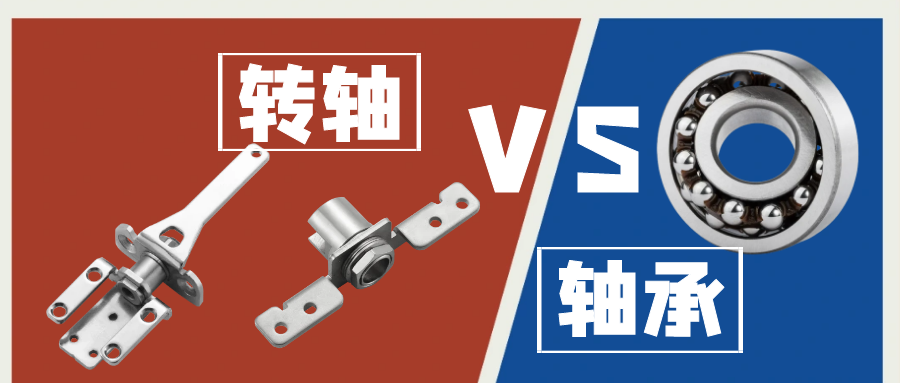

简而言之,转轴是传递动力的主体,而轴承则是确保转轴能够高效、低摩擦旋转的关键支撑部件。两者协同工作,是许多旋转机械中不可或缺的部分。
